Construction de mon classe M, plan OPTIMIX

Page 1 sur 9 1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Construction de mon classe M, plan OPTIMIX

Message par Odhinn le Mer 13 Mai 2015 - 19:51

Le plan OPTIMIX est un plan de Philippe Gourhand (http://philippe.gourhand.perso.sfr.fr/21_Optimix.html ).
J'ai commencé ce projet en juin 2013......je sais, ça fait 2 ans.....mais je suis parti de zéro: construction du master en latte de samba, création du moule......et enfin moulage. Je commence à voir le bout de la fin!
Actuellement......j'en suis là:

Construction de mon classe M, plan OPTIMIX 392846MAI20151

Construction de mon classe M, plan OPTIMIX 139339MAI20155

Construction de mon classe M, plan OPTIMIX 831772MAI20159


Dernière édition par Odhinn le Jeu 14 Mai 2015 - 14:13, édité 1 fois (Raison : Mauvaise disposition image)

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Odhinn le Mer 13 Mai 2015 - 19:56

Construction de mon classe M, plan OPTIMIX 405935MAI20152

Construction de mon classe M, plan OPTIMIX 776291MAI20154

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Gilles le Mer 13 Mai 2015 - 20:01

Trop beau !!

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1082
Date d'inscription : 08/05/2015
Age : 53
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Odhinn le Mer 13 Mai 2015 - 20:09

Gilles! me reste à définir l'endroit où je vais placer mon point d'écoute, avant de ponter!!!!
Pour l'instant j'ai trouvé une indication sur un entraxe de 200 mm entre le mât et le point d'écoute.....mais 250 mm serait plus sympa pour moi. Ton entraxe est de combien? (et ce n'est pas une question malhonnête!)

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Gilles le Mer 13 Mai 2015 - 20:30

Alors , je viens de regarder et mesurer.
La sortie d'écoute est incliné vers l'avant.
Le point d'ecoute est à 25 cm pied de mat Balestron et 22cm du classique.

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1082
Date d'inscription : 08/05/2015
Age : 53
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Odhinn le Mer 13 Mai 2015 - 20:55

.....l'incliné sur l'avant.....tu sais pourquoi????

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par sellig le Mer 13 Mai 2015 - 20:59

Pour que l'eau rentre plus vite! Construction de mon classe M, plan OPTIMIX Lol-ms10
sellig
sellig

Messages : 174
Date d'inscription : 08/05/2015
Age : 54
Localisation : Monneville

https://www.youtube.com/channel/UCU6P3PMv6VkRH-t6qqJDGew/videos

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Gilles le Mer 13 Mai 2015 - 21:12

ben pfffffff !! Je sais pas !

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1082
Date d'inscription : 08/05/2015
Age : 53
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Gilles le Mer 13 Mai 2015 - 21:13

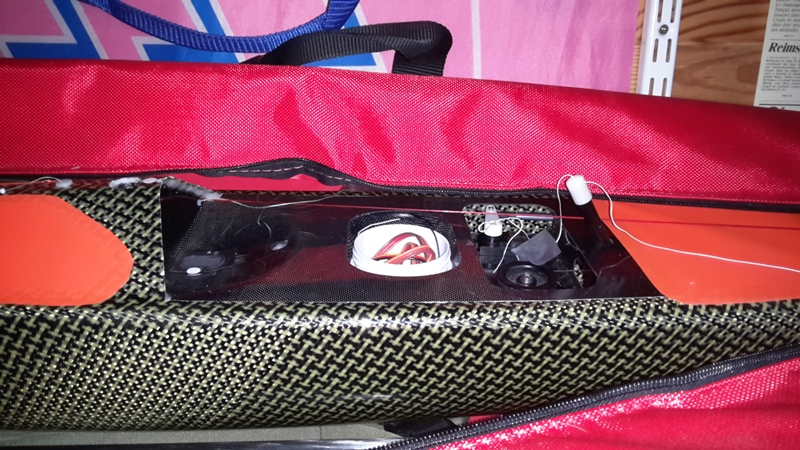

Construction de mon classe M, plan OPTIMIX Sortie10

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1082
Date d'inscription : 08/05/2015
Age : 53
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Gilles le Mer 13 Mai 2015 - 21:14

cela permet a l'ecoute de mieux coulisser .... geek

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1082
Date d'inscription : 08/05/2015
Age : 53
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Odhinn le Mer 13 Mai 2015 - 22:56

Oka ...je crois comprendre......ton écoute ne viendrait elle pas de l'arrière du bateau avant de passer par le point d'écoute et être frappée sur la bôme de GV???

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par jccoro le Mer 13 Mai 2015 - 23:01

le tube coulisse pour deplacer le pt d'ecoute au plus pres de la bome
apres l'inclinaison premet je pense une meilleur repartition des forces

sinon oui l'ecoute repart sur l'ar vers une poulie de retour
jccoro
jccoro
Admin

Messages : 633
Date d'inscription : 09/05/2015
Localisation : finistere

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Gilles le Mer 13 Mai 2015 - 23:06

Oui ,l'écoute sort par l'arrière et vient dans la tige qui peut s'ajuster en hauteur .

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1082
Date d'inscription : 08/05/2015
Age : 53
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Odhinn le Jeu 14 Mai 2015 - 10:19

Donc comme mon écoute arrivera par l'avant (poulie de renvoi près du mât).....je l'inclinerais vers l'arrière !

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Odhinn le Jeu 14 Mai 2015 - 19:58

Sinon....voici mes tirants de fixation du pont avant sur fond de coque. J'ai pas réussi avec des tirants en kevlar......une fois fixés en fond de coque via de la résine époxy, ils devenaient cassant.....et se rompaient sous la moindre traction......du coup, un peu plus lourd, mais tension réglable!

Construction de mon classe M, plan OPTIMIX 223339Fixations

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par jccoro le Jeu 14 Mai 2015 - 23:19

juste un truc mac
tu relies les 2 morceaux de bout
un jonc de carbone au milieu et tu tournes .....
simple et leger .....

jccoro
jccoro
Admin

Messages : 633
Date d'inscription : 09/05/2015
Localisation : finistere

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Odhinn le Jeu 14 Mai 2015 - 23:31

si simple......et j'y ai pas pensé.......pfffffff.....fatigue intellectuelle surement!
Merci!!!!

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Odhinn le Mar 19 Mai 2015 - 20:55

Collage du pont arrière et du puits de point de tire.....reste plus qu'à fignoler!

Construction de mon classe M, plan OPTIMIX 366302Assemblage001

Construction de mon classe M, plan OPTIMIX 204690Assemblage003

Construction de mon classe M, plan OPTIMIX 650851Assemblage002

Construction de mon classe M, plan OPTIMIX 465283Assemblage004

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Gilles le Mar 19 Mai 2015 - 20:58

C'est bon ça ,la pignole..... lol!

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1082
Date d'inscription : 08/05/2015
Age : 53
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par jccoro le Mar 19 Mai 2015 - 21:04

J'aime tjrs pas le gros bouchon......
jccoro
jccoro
Admin

Messages : 633
Date d'inscription : 09/05/2015
Localisation : finistere

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Odhinn le Mar 19 Mai 2015 - 21:07

Je sais, je sais mais.....c'est trop tard!!!!

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par jccoro le Mar 19 Mai 2015 - 21:13

Il n'est jamais trop tard
jccoro
jccoro
Admin

Messages : 633
Date d'inscription : 09/05/2015
Localisation : finistere

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Odhinn le Mar 19 Mai 2015 - 21:18

et pis.....c'est une amie qui s'est décarcassée pour l'obtenir et me le faire parvenir......alors il faut respecter l'aide bienvenue!!!!


Dernière édition par Odhinn le Lun 14 Aoû 2017 - 11:34, édité 1 fois

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Gilles le Mar 19 Mai 2015 - 21:19

Super construction mac !
Je suis foutrement incapable de faire ça ....

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1082
Date d'inscription : 08/05/2015
Age : 53
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par jccoro le Mar 19 Mai 2015 - 21:21

Bon OK t'es excuse
jccoro
jccoro
Admin

Messages : 633
Date d'inscription : 09/05/2015
Localisation : finistere

Revenir en haut Aller en bas

Construction de mon classe M, plan OPTIMIX Empty Re: Construction de mon classe M, plan OPTIMIX

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 9 1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
