Un autre Collie en restauration

Bonjour,

le mien est de 1976, il a coulé une fois mais heureusement récupéré par la tête de mat, subi multiples peintures et puis il est comme on dit dans le métier il est "en grand carénage".
Je compte lui mettre un génois, affaire à suivre...
J'ai été obligé de changer l’électronique : elle fonctionne mais les servos n'ont plus une course linéaire et une portée d'émission réception ridicule.
Voici quelques photos qui montrent quelques petites évolutions.

Mince les photos ne se sont pas affichées ?

je crois que le tuto m'a bien aidé

belle base, j'en ais vu un sur LBC à vendre en bon état

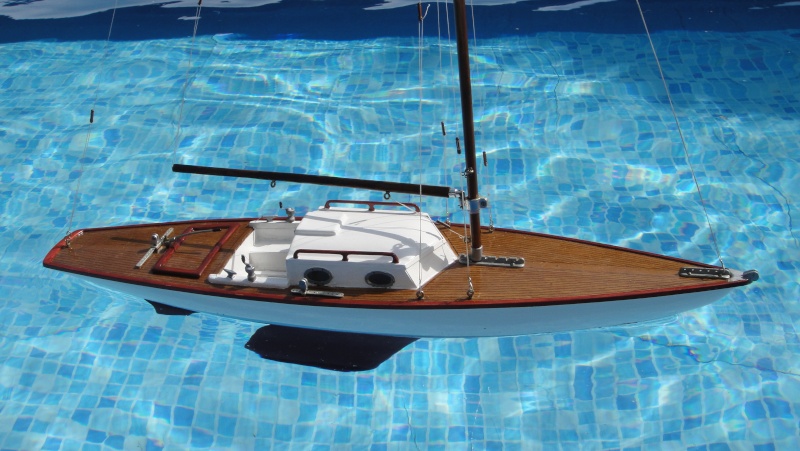

en voilà d'autres:









voilà, il ne me reste plus qu'a installer correctement l'électronique et faire les voiles, mais d'abord fabriquer une machine à voiles.

il est vraiment beau, c'est la première version ou la deuxième?

Belle restauration, le look est sympa

C'est la toute première version, mais je l'ai modifié... quille plus longue, safran allongé, trappe sur l'arrière et cockpit modifié par l'ajout de winch

sergeperrine a écrit:je crois que le tuto m'a bien aidé
https://i.servimg.com/u/f84/19/43/12/78/dsc02514.jpg

tu dois cliquer sur l'icône insérer une image et coller dans le tableau ton adresse au lieu de l'insérer directement dans le texte :
ça te rajoute des img entre crochets (balises quand on cause bien   ) voir l'exemple :

puis le résultat :

comme ça ! merci!

bonjour à tous belle restauration mais la bome est pas un peu haute quand même ?

Bonjour,

si, je la réajusterai avec les nouvelles voiles en confection.

ahhhhh nouvelles voiles ohhhhhhhhh sont comment ????

La GV même dimension mais le foc sera un génois toutes les deux avec un creux, je viens de finir ma machine à voile.

ouhhhhhhhhhhhh un génois sur un collie ouh là ca vite devenir technique !

par contre une GV ça peut m ' intéresser si tu veux rentabiliser ta machine à voile ben on repasse en MP quand tu veux

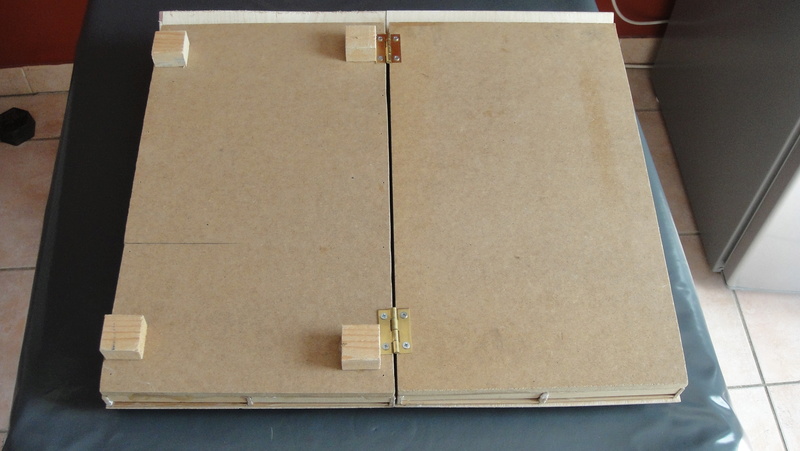

Quelques photos de ma machine:













Mes patrons de voiles:





Pour la rentabilisation, je vais d'abord faire des essais avec du papier, puis papier de fleuriste avant de passer à l'icarex au nacra. Je vais me faire surtout la main. Après je  peux en faire pour toi Emmanuel, pas de problème.
Cette machine est réalisé avec un profil naca avec un creux de 11 à 8% placé entre 35 et 36% du mat.
Dans l'absolu il faudrait que j'en fasse une autre pour les foc avec un creux différent.
Quand j'aurai construit un class 1M on verra...

Bonne journée.

Peut-être qu'il faut mettre ce post dans technique voile et laisser un lien sur cet item ?

heu ça va vraiment tout rentrer dans un collie ??????

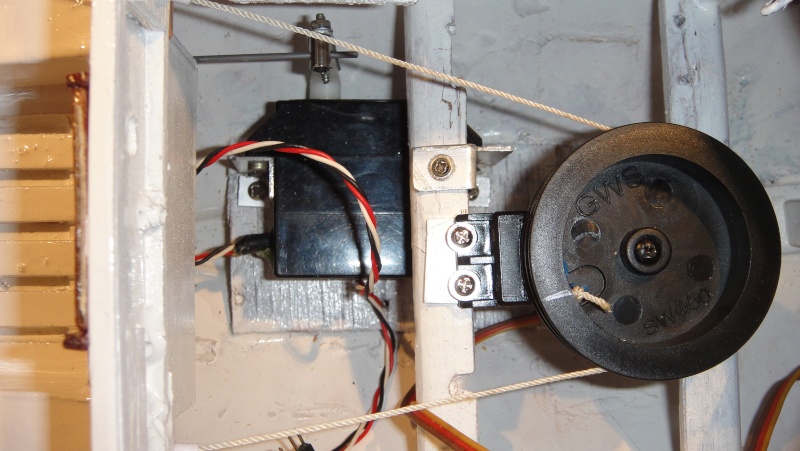

Je pense que oui, j'ai un treuil gws 5 T, ça devrait le faire.
Un micro servo pour la barre et puis vogue la galère

prévu pour plus petit qu'un collie

le problème du système du sprinta rc est qu'au virement tu choques la grand voile en grand quand tu changes ton génois d'amure

@ntoine

 bjr , pour t’entraîner à faire de voiles a Laizes , utilise du papier sulfurisé ça marche bien aussi , ce qui sera important aussi c'est de faire des "patrons" pour la découpe des parties a assembler , cela te permettra de gagner du temps et de la matière , de faire aussi des repères  pour le positionnement et le pourcentage du creux des voiles définitives , pour le circuit du génois tu as un spécialiste (Denis) sur le forum  dans la rubrique "Tuiga , Youpi" je crois aussi? il y a  une vidéo également. Pour mieux tenir la matiére sur l'appareil a assembler les laizes , le mieux c'est de le peindre ou vernir afin d'utiliser du papier collant de peintre pour garder le positionnement et travailler sans que cela bouge , je vois que tu as mis des cales a l'envers sur un coté de l'appareil , faire aussi un système sur l'autre partie qui sera amovible pour régler l'ouverture de l'autre partie pour faire varier l'angle , en principe il faut aussi avoir l'appareil pour confectionner les focs . le treuil GWS 5trs est largement suffisant , c'est bien!... de faire ça

Merci pour tous les conseils, effectivement il manque la cale pour l'ouverture. Je vais reprendre l'astuce du jeu de carte et noter le nombre au fur et à mesure des réalisations. Bonne idée le papier sulfurisé!
Pour le génois je vais rester sur le principe du SPRINTA, je sais que l'on déborde tout pour virer, mais bon je ne pense pas faire des régates avec le couteau entre les dents avec mon Collie. Avec mon MM je ne dis pas... mais il faut que je le construise.

La vidéo plus haut impose une radio spéciale, je vois qu'il utilise deux voies pour le seul servos du génois plus une autre trois positions pour la permutation. Je serai quand même intéressé de voir le montage.
J'ai une radio Pro Tronik PTR 6A avec un récepteur 6 voies et 4 voies réservé au Collie. A voir s'il est possible de réaliser ce montage, bien que ma préférence s'oriente sur deux voies seulement pour ce bateau.

J'utilise 3 servos un treuil à bras pour la Gv un treuil à tambour pour le génois et un servo de direction j'ai créé un mixage qui couple ou non les deux servos de voile
Sur un inter 3 positions
Position droite génois couplé à la Gv sur course tribord manche gauche haut bas
Position gauche génois couplé à la Gv sur course bâbord manche gauche haut bas
Position centrale génois sur le manche de gauche en droite gauche course complète

@ntoine

tu devrais contacter Denis il est membres de voiles rc pour le système de Génois , il le fait avec ses boats et connait pas mal d'astuces pour ça.
Pour la fabrication de tes voiles tu commences avec parcimonie pour l'angulation a donner à la table de montage , s'il le faut tu fabriques plusieurs fois pour bien acquérir le geste et comparer les différents creux et noter ce que tu fais , moi je positionne des baguettes rectangulaires de différentes épaisseurs a l'emplacement des charnières , j'ai le même système donné par un tuto de Rémi Bres que j'utilise depuis des années , c'est simple ça marche bien , si tu utilises du calque polyester ou une matière similaire pas besoin de surpiquer , par contre avec du tissus a spi oui , il faut impérativement utiliser le bon fils a coudre , sinon ça colle le fil avec le double face...deux choses soit tu imbibes le fil de la canette avec de l'huile de M.a Coudre et tu l'essores entre le pouce et l'index avec un chiffon de maniére a le rendre non adhésif au passage dans le tissus , ou tu trouves du fil pour nettoyer entre les dents.... éh! oui ça marche aussi même s'il est plat du moment qu'il passe dans le chat de l'aiguille , du fil polyester chez un ship-chandler , sinon tu fais un passage a blanc avec la machine a coudre pour percer en zig-zag et apres a la main un aller retour 10mn... , de surpiquer permet de conserver la forme de ta voile sinon avec le temps et le soleil de Six Fours ça deviens un "drapeau" , j'ai un copain a Six fours qui est marchand de bois , Alain RIBAUD , d'autres qui naviguent a St Mandrier , à la Seyne Michel Santarelli , je crois que le club s’appelle les Argonautes sauf erreur de ma part je dois pouvoir retrouver les coordonnées si tu as besoin en MP ,
le tuto de Remi Bres doit aussi figurer ici sur ce site sinon tu demandes gentiment a Mr le l’administrateur en "chef" JC CORRO avatar le chat sur le dos.... qui se fera un plaisir de le remettre , @+P
