électronique Empty électronique

Message par bruno.lefour Sam 28 Nov 2020 - 11:30

Bonjour a tous

Je suis à la recherche d'une solution afin de faire fonctionné les servos de commande des écoutes de genois j'ai vue une vidéo de Mr TISSERANT Jacques .
Quelles sont les électronique utilisés?
merci de votre réponse

bruno.lefour

Messages : 5
Date d'inscription : 11/04/2020

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par patdxfr Sam 28 Nov 2020 - 12:12

Tu cherches les posts de Denis26, il a un petit module qui va très bien ...
Pat_2b
patdxfr
patdxfr

Messages : 366
Date d'inscription : 09/05/2015
Age : 60
Localisation : Corse d'en bas

http://pdurieux.free.fr/albums/Bateaux/index.html

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par patdxfr Sam 28 Nov 2020 - 17:08

Trouvé Smile
C'est le module GM DW, que l'on trouve ici : http://momo-sauerland.de/index.php/modellbau/spezial-losungen/
Je pense que le Genua-Mischer Doppelwinch est plus pratique, voir avec Denis !
Denis cause ici : https://membrevoilerc.forumactif.fr/t498-osez-le-genois
Sinon, avec un émetteur sous Open-tx, ça doit être assez facile à programmer Smile

Pat_2b


Dernière édition par patdxfr le Dim 29 Nov 2020 - 11:06, édité 1 fois
patdxfr
patdxfr

Messages : 366
Date d'inscription : 09/05/2015
Age : 60
Localisation : Corse d'en bas

http://pdurieux.free.fr/albums/Bateaux/index.html

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par denis26 Dim 29 Nov 2020 - 9:28

bonjour

merci Pat, je confirme, ce petit module est une petite merveille, il ne pèse que 10 grammes et fait tout le travail en permettant d'utiliser toute la longueur d'écoute utile sur la course de treuil, voir de la doubler avec une poulie volante.

pour le circuit lui même, le plus simple possible, juste ne pas oublier de protéger la course des écoutes sous le pont pour qu'elels ne se prennent pas dans les poulies du treuil.

personnellement j'utilise soit une feuille de rodoîd soit un cache sur chaque treuil fait avec le capot d'une bombe de peinture.

utile pour le génois, avec une poulie volante, l'installer sur un circuit d'écoutes "normal" permet d'avoir plus d'amplitude dans l'ouverture des voiles d'avant.

Bruno n'oublie pas les photos du voilier





denis26
denis26

Messages : 470
Date d'inscription : 11/08/2015
Age : 70
Localisation : Lapalud, lac des Girardes

http://miniflottelapalud.forumactif.org

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par bruno.lefour Dim 29 Nov 2020 - 10:31

merci a tous pour c'est renseignements
je suis dans l'attente d'une réponse de momo sauerland pour le module
ci joint une photo de ma réalisation électronique 20201110

bruno.lefour

Messages : 5
Date d'inscription : 11/04/2020

Yves aime ce message

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par jf44 Lun 30 Nov 2020 - 12:58

Quel matériau ces voiles ?
Ne serait-il pas plus efficace d'utiliser du calque plastique 50g/m² qu'on trouve chez Rougier et Plé ou en rouleaux chez les fournisseurs de consommable d'impression professionnelle ?

Ca a une meilleure tenue que l'Icarex et c'est moins cher que le Mylar.
Facile à décorer, au marqueur indélébile ou avec des transferts de signalisation publicitaire (moins épais que le Venilia).

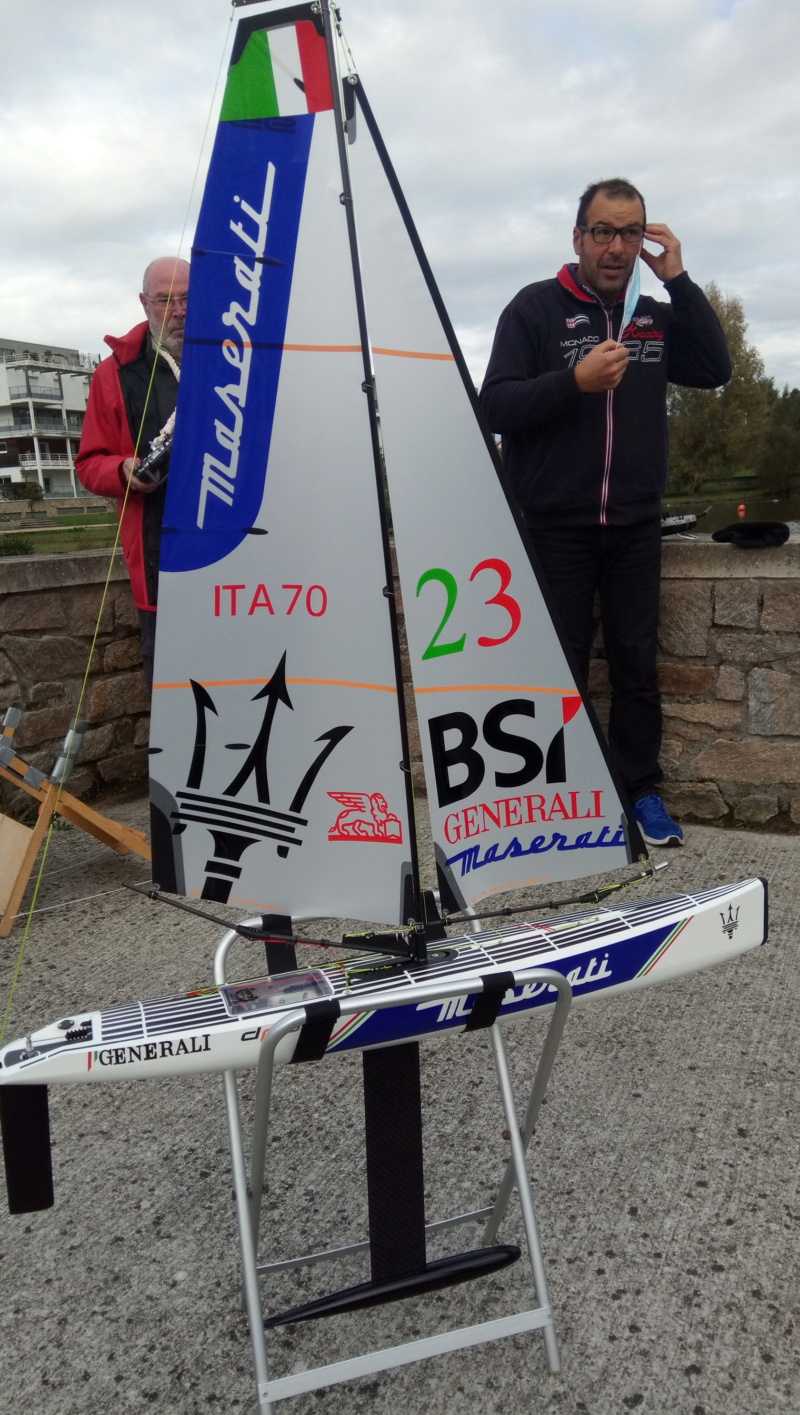

Voir cette réalisation par notre artiste de la découpe au cutter :
électronique Img_2017
jf44
jf44
Admin

Messages : 409
Date d'inscription : 30/09/2019
Age : 70
Localisation : Nantes

Yves et Corto aiment ce message

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par paolo73 Mar 1 Déc 2020 - 10:56

Very Happy ne sommes nous pas dans la rubrique "Electronique"....oui! je sors Very Happy
bon! je continue alors? les gouts et les couleurs...pour la coque ça va pour le reste le mec se pointe chez moi "il" ne navigue pas , franchement c'est laid , sans gout ...pour faire "pro"??? Twisted Evil , ce genre de chose va mieux avec un Cata.
je trouve parfois chez les marchands/fabriquants de cerf-volant mon bonheur , j'ai trouvé du 45gr tramé mylar pour le "baston" .
je ne descends jamais en dessous de 50gr pour gagner ridiculement moins de poids , trop fragile en manipulation. Au rayon papeterie de certains commerçants/librairie , des ramettes de calque polyester , parfois vente au détail de quelques feuilles ....je ne citerai pas son nom , mon marchand habituel a le nécessaire dans beaucoup de grammage même si c'est un peu plus onéreux , il y a la qualité requise et une bonne largeur.
Se méfier de certaine "matiére" qui ont parfois l'opacité rapportée , tres tres mat et qui s'effacera lors d'un nettoyage a l'alcool ou l'ongle voir lors du dessin des chiffres et lettres avec le feutre....prendre la matiére ou l'aspect est identique des deux cotés .
Il y a un fabriquant expérimenté sur voile rc "Gilbert" demandez lui...comme une vidéo a regarder qu'il a mise sur voile rc Smile
paolo73
paolo73

Messages : 3746
Date d'inscription : 22/06/2015
Localisation : Modane73 Haute-Maurienne

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par Corto Mar 23 Mar 2021 - 8:32

Bonjour à tous,

Qui peut me dire la fonction de cette connexion à l'arrière de mon récepteur ?.

Merci

électronique 20210310
électronique 20210311
Corto
Corto

Messages : 51
Date d'inscription : 22/02/2021
Age : 64
Localisation : ST ROMAIN D. B.

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par Corto Mar 23 Mar 2021 - 8:37

Suite.électronique 20210312
Corto
Corto

Messages : 51
Date d'inscription : 22/02/2021
Age : 64
Localisation : ST ROMAIN D. B.

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par gra.ve Mar 23 Mar 2021 - 9:14

Demandes au vendeur, j'ai trouvé la notice du V1 qui n'avait pas cette prise et donc n'en parlait pas.
gra.ve
gra.ve

Messages : 304
Date d'inscription : 26/10/2015
Age : 66
Localisation : Nantes

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par paolo73 Mar 23 Mar 2021 - 10:42

ce n'est pas une prise pour l'écolage Aero? j'ai les même radios et je n'ai pas ça? ou alors a l'interieur , pas ouvert....
paolo73
paolo73

Messages : 3746
Date d'inscription : 22/06/2015
Localisation : Modane73 Haute-Maurienne

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par Corto Mar 23 Mar 2021 - 11:15

Le vendeur n'a pas su me répondre...
Corto
Corto

Messages : 51
Date d'inscription : 22/02/2021
Age : 64
Localisation : ST ROMAIN D. B.

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par patdxfr Mar 23 Mar 2021 - 20:55

A priori, c'est une sortie SBUS :
https://www.weymuller.fr/article/recepteur_protronik_r4x.html

Pat_2b
patdxfr
patdxfr

Messages : 366
Date d'inscription : 09/05/2015
Age : 60
Localisation : Corse d'en bas

http://pdurieux.free.fr/albums/Bateaux/index.html

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par Corto Mer 24 Mar 2021 - 8:40

ça serait donc ça?!



Comme indiqué ci-dessus (et comme son nom l'indique) SBUS est un protocole de communication série. C'est FUTABA qui le premier a lancé cette technologie mais c'est aussi utilisé par les radio FR-Sky. En plus d'être un signal numérique, le gros avantage du SBUS est de pouvoir transmettre jusqu'à 18 canaux sur un seul câble (composé de 3 fils, comme d'hab)
Corto
Corto

Messages : 51
Date d'inscription : 22/02/2021
Age : 64
Localisation : ST ROMAIN D. B.

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par patdxfr Mer 24 Mar 2021 - 10:30

Exactement Smile
Dans un bateau, ça n'a pas beaucoup d'intérêt, mais dans un avion, avec de grandes longueurs de câble, ça devient inintéressant.
Comme son nom l'indique, c'est un bus, c'est à dire que les 3 câbles font le tour des servos, chaque servo n'est donc pas connecté directement au récepteur.

Pat_2b


Dernière édition par patdxfr le Mer 24 Mar 2021 - 18:28, édité 1 fois
patdxfr
patdxfr

Messages : 366
Date d'inscription : 09/05/2015
Age : 60
Localisation : Corse d'en bas

http://pdurieux.free.fr/albums/Bateaux/index.html

Corto aime ce message

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par gra.ve Mer 24 Mar 2021 - 13:35

C'est super mais en théorie seulement. Il faut des servos Sbus qui sont devenus rares et chers plus un programmateur pour affecter une adresse différente à chaque servo.

La solution intermédiaire étant un décodeur Sbus.

Ex pour une aile de planeur, une seule liaison 3 fils avec le fuselage et un décodeur dans l'aile qui alimente 4 servos standards (ou plus)
gra.ve
gra.ve

Messages : 304
Date d'inscription : 26/10/2015
Age : 66
Localisation : Nantes

Corto aime ce message

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par Corto Jeu 1 Avr 2021 - 15:01

Bonjour à tous,

Pour alimenter le " rx " de mon " DF65 " vous en pensez quoi ?électronique 20210410


Merci Very Happy
Corto
Corto

Messages : 51
Date d'inscription : 22/02/2021
Age : 64
Localisation : ST ROMAIN D. B.

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par patdxfr Jeu 1 Avr 2021 - 18:04

Très bien Smile j'en utilise pas mal, y compris dans des émetteurs.
charge NiMh plus facile que les Lixx

Pat_2b
patdxfr
patdxfr

Messages : 366
Date d'inscription : 09/05/2015
Age : 60
Localisation : Corse d'en bas

http://pdurieux.free.fr/albums/Bateaux/index.html

Corto aime ce message

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par gra.ve Jeu 1 Avr 2021 - 19:43

Avec çà, tu ton bateau va planer (LSD Embarassed )

Sans déconner, ce pack peut se glisser contre le puits de dérive via le petit patch contrairement au format du porte piles.
gra.ve
gra.ve

Messages : 304
Date d'inscription : 26/10/2015
Age : 66
Localisation : Nantes

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par Corto Jeu 1 Avr 2021 - 19:45

Cool !! merci Pat Wink
Corto
Corto

Messages : 51
Date d'inscription : 22/02/2021
Age : 64
Localisation : ST ROMAIN D. B.

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par Corto Jeu 1 Avr 2021 - 19:47

Merci, gra.ve !! Wink
Corto
Corto

Messages : 51
Date d'inscription : 22/02/2021
Age : 64
Localisation : ST ROMAIN D. B.

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par Nono Ven 2 Avr 2021 - 9:49

Corto a écrit:our alimenter le " rx " de mon " DF65 " vous en pensez quoi ?électronique 20210410
Regarde ce sujet,
Il est dit que 4,8 Volt est insuffisant.
Nono
Nono

Messages : 148
Date d'inscription : 07/10/2019

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par gra.ve Ven 2 Avr 2021 - 12:15

A Saint-Nazaire, l'école de voile utilise 8 DF65 qui sont alimentés par les même éléments mais en individuels dans le porte pile (LSD 2300 mAH) de chez HK.

Jamais eu de problèmes excepté les faux contacts liés à l'utilisation d'un porte pile en milieu humide : à la longue, çà rouille.

Le Pack assemblé soudé représente un progrès indéniable.

Enfin, on parle ici de DF 65 et pas de DF95 dont le treuil est bien plus costaud et mérite effectivement d'être alimenté en 5 elts Nimh

D'autre part, même si des Life 700mAH sont utilisées en RG65 de "compétition", elles ne tiennent qu'environ 3h alors que les Nimh avec leur capacité permettraient de naviguer presque deux jours sans recharge.
gra.ve
gra.ve

Messages : 304
Date d'inscription : 26/10/2015
Age : 66
Localisation : Nantes

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par patdxfr Ven 2 Avr 2021 - 12:40

gra.ve a écrit:D'autre part, même si des Life 700mAH sont utilisées en RG65 de "compétition", elles ne tiennent qu'environ 3h alors que les Nimh avec leur capacité permettraient de naviguer presque deux jours sans recharge.

Je plussois, et les LSD n'ayant presque pas d'autodécharge (d'où leur nom Smile ), tu n'es pas obligé de charger régulièrement.

Pat_2b
patdxfr
patdxfr

Messages : 366
Date d'inscription : 09/05/2015
Age : 60
Localisation : Corse d'en bas

http://pdurieux.free.fr/albums/Bateaux/index.html

Revenir en haut Aller en bas

électronique Empty Re: électronique

Message par Corto Ven 2 Avr 2021 - 12:47

Bonjour  à tous ,

Je vais le " coller " contre le puit de dérive et on verra...sachant que sur la berge il y aura the "RECOVERY BOAT " Wink
Corto
Corto

Messages : 51
Date d'inscription : 22/02/2021
Age : 64
Localisation : ST ROMAIN D. B.

Revenir en haut Aller en bas
