Youpi 359

Message par bergé pierre le Dim 23 Juil - 8:54

J'ai beaucoup profité et abusé des photos des autres alors voila quelques unes des miennes sur le montage de mon Youpi:




Ne faites pas la même con...rie en serrant les lattes les unes contre les autres, c'est pénible à séparer ensuite;














A suivre mais j'en mettrai que 6 à la fois parce qu'elles sont peut être un peu lourdes à charger pour certaines.
avatar
bergé pierre

Messages : 13
Date d'inscription : 10/07/2017

Revenir en haut Aller en bas

Re: Youpi 359

Message par bergé pierre le Mar 25 Juil - 1:41

ça commence à prendre forme



mais fait pas trop regarder dans le détail...






la pate à bois fait des merveilles pour rattraper les nombreux défauts

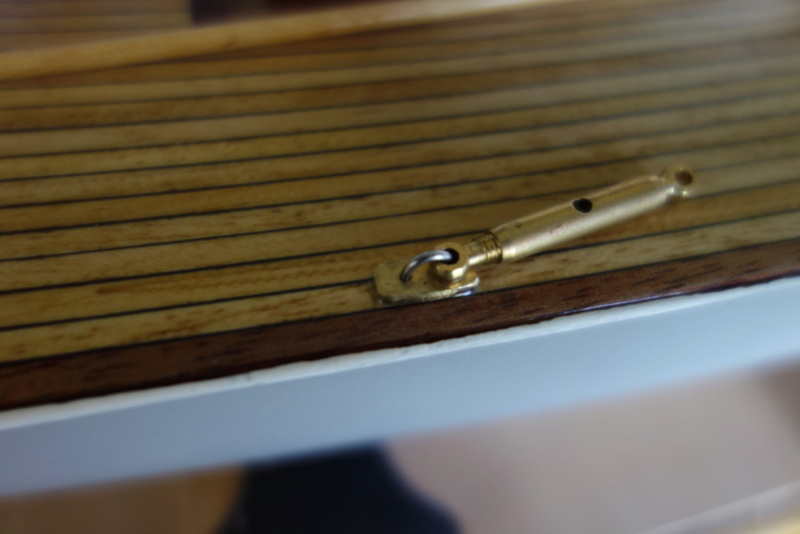

J'ai remplacé 2 chapes à ridoirs fournies dans le kit par d'autres avec tiges prémontées car en faisant un stupide essai à vide pour voir si les vis ne touchaient pas la coque en manœuvrant le servo, j'ai cassé le pas de vis du ridoir quand tout s'est mis de travers; Suivre les instructions, c'est tellement plus simple.



Après le travail de grattage, vernissage et ponçage x fois, mon pont est terminé






La grand voile est en cours d'impression chez un spécialiste.

J'en suis là pour le moment;
A bientôt, Pierre

avatar
bergé pierre

Messages : 13
Date d'inscription : 10/07/2017

Revenir en haut Aller en bas

Re: Youpi 359

Message par bergé pierre le Lun 27 Nov - 4:49

Voila une suite du montage avec quelques pièces faites maison;

















avatar
bergé pierre

Messages : 13
Date d'inscription : 10/07/2017

Revenir en haut Aller en bas

Re: Youpi 359

Message par bergé pierre le Lun 27 Nov - 5:56

Suite et fin:















































Après bien quelques conneries en tout genre, le résultat est au delà de mes espérances!!
avatar
bergé pierre

Messages : 13
Date d'inscription : 10/07/2017

Revenir en haut Aller en bas

Re: Youpi 359

Message par paolo73 le Lun 27 Nov - 10:16

merci! pour ce partage et nombreuse photos , je sais a présent a quoi peuvent servir les bidons vides .... Very Happy
-des conneries on en fait toute sa vie , et là t'en a encore pour un bon moment... , dis toi que cela fait partie de ton plaisir aussi dans ce que tu fais,  et pourvu que ça dure longtemps , longtemps......
j'ai remarqué que nous utilisons la même pièce de raccord électrique a deux(2)  vis en laiton pour tenir la commande de la mèche  du safran... Very Happy  , savoir  qu'avec des chapes a rotule  c'est mieux aussi surtout quand ce n'est pas sur le même plan horizontal et verticale comme c'est le cas pour toi ,le tube de jaumiére est incliné.... que les deux tringles soient également de la même longueur , moi je n'en mets qu'une...lorsque je fabriquais cette pièce , j’aplatissais le tube en laiton et mise en forme de  ===U=== que je soudais avec le raccord électrique  entre les deux vis(petit plat) qui me servent a serrer tout ça (une photo?), aplatir également en extrémité avec plusieurs trous de réglage de débattement , sinon avec le temps ça force un peu pas toujours perceptible à l’œil .
avatar
paolo73

Messages : 2545
Date d'inscription : 22/06/2015
Localisation : MONTAGNES

Revenir en haut Aller en bas

Re: Youpi 359

Message par bergé pierre le Mar 28 Nov - 6:32

Tu sais, les dominos pour tenir la mèche de safran sont fournis et prémontés dans le kit, c'est aussi pour ça que je les ai utilisé; j'ai pas essayé de changer de système parce qu'il faut déjà savoir comment on veut faire et ensuite trouver les pièces localement, c'est pas toujours évident; je voulais pas trop jouer avec le renvoi d'angle du tube de jaumière et des chapes surtout que j'en ai cassé une;
je pense que je vais réduire l'écartement des chapes sur le bras du servo car j'ai trop d'amplitude avec la télécommande et le safran réagit violemment. si tu as une photo de ton montage, je suis preneur;
Sinon il faut aussi que je change mon servo de voile qui apparement n'est pas assez puissant pour ramener la grand voile; j'ai mis un 6,5kg (achat local) parce qu'il n'y avait pas de 9kg(en commande); enfin y a pas le feu, le vent est tellement fort en ce moment que je ne l'ai toujours pas mis à l'eau.
J'ai vu que tu avais un petit faible pour mes pinces à linge et mon "bidon trusquin".
Comment va yvan?
avatar
bergé pierre

Messages : 13
Date d'inscription : 10/07/2017

Revenir en haut Aller en bas

Re: Youpi 359

Message par paolo73 le Mar 28 Nov - 9:00

Very Happy des chapes a rotules seraient plus appropriées et rallonger les bras du palonnier , mais ne t'inquéte pas les "spécialistes" du Youpi vont surement te répondre , des photos dés que possible...sur ces commandes je ne mets qu'un seul bras de liaison en fibre de verre ou le même genre rigide mais avec une petite souplesse.
Yvan va bien , ne passe pas un jour sans qu'il ne mette des co.....sur le site , la saison du "Beaujolais " bas son plein , pourvu qu'il ne remplisse pas la baignoire avec Smile
La neige va tomber , c'est la saison... tu connais pas ça toi hein? @+P
avatar
paolo73

Messages : 2545
Date d'inscription : 22/06/2015
Localisation : MONTAGNES

Revenir en haut Aller en bas

Re: Youpi 359

Message par denis26 le Mar 28 Nov - 9:05

bonjour

attention avec le pont balsa, n'oublie pas l'épontille sous le pied de mat, sinon le pont risque de se fendre et créer une entrée d'eau, le balsa n'est pas l'idéal pour faire son sous pont, a poids égal ou quasiment, rien ne vaut un CTP aviation

concernant tes voiles, le Youpi ne pèse rien, as tu installé des poulies sur ton bras d'écoutes?

j'avais mis une poulies double pour les voiles d'avant et une simple pour la GV, jamais eu de problème pour border, même par vent très fort, les pitons n'offrent aucune amélioration alors qu'une poulie te permet de diminuer l'effort que doit faire ton treuil pour border.

6.5 kg c'est dans l'axe, pas en bout de bras

pour le palonnier, j'ai opté pour un palonnier avec chapes à rotule, un méplat sur la mêche de safran pour bien le caler au neutre et surtout ne pas le perdre si la vis se dé-serrer, et remplacé la vis se serrage d'origine 6 pans à tête creuse (clé alen) par une à tête 6 pans, plus facile à manipuler dans la coque du fait de sa position vers le haut, par la trappe arrière

le Youpi est un bateau qui vire court, ne réduit pas le débattement, ce serait dommage.

belle construction, et tu verras, en navigation c'est un vrai régal,
avatar
denis26

Messages : 386
Date d'inscription : 11/08/2015
Age : 66
Localisation : Pierrelatte

http://miniflottelapalud.forumactif.org

Revenir en haut Aller en bas

Re: Youpi 359

Message par paolo73 le Mar 28 Nov - 17:22

voila une photo du palonnier. Un peu flou désolé






et du capot pas trop élégant pour vous mais les "bateaux Technologiques" dixit Denis!....nous avons besoin de l’étanchéité et accès facile pour démonter


avatar
paolo73

Messages : 2545
Date d'inscription : 22/06/2015
Localisation : MONTAGNES

Revenir en haut Aller en bas

Re: Youpi 359

Message par paolo73 le Mar 28 Nov - 17:28

une autre forme avec un seul bras.

avatar
paolo73

Messages : 2545
Date d'inscription : 22/06/2015
Localisation : MONTAGNES

Revenir en haut Aller en bas

Re: Youpi 359

Message par bergé pierre le Mar 28 Nov - 20:58

Merci pour les photos, j'aime bien ces systèmes toujours simples et ingénieux en même temps. j'essaierai les rotules plus tard. Pour l'épontille, j'en ai mis une première en balsa de 3 ou 4 cm de large renforcée d'une baguette d'acajou avec un petit tube collé sous le pied mat pour l'étanchéité.





ça c'est mes poulies maison avec réa(sans gorge) et ça fonctionne mais je pense que j'en mettrai effectivement des vrais sur les pitons pour une meilleure démultiplication. quelle est la meilleure option: poulie fixe en bout de bras ou "flottante"accrochée au piton?

avatar
bergé pierre

Messages : 13
Date d'inscription : 10/07/2017

Revenir en haut Aller en bas

Re: Youpi 359

Message par Pierre-Yves Roullier le Mer 29 Nov - 22:02

très belle réalisation !
