une bôme qui va bien !

5 participants

Aller en bas

une bôme qui va bien ! Empty une bôme qui va bien !

Message par Gilles Ven 14 Aoû 2015 - 8:24

bonjour

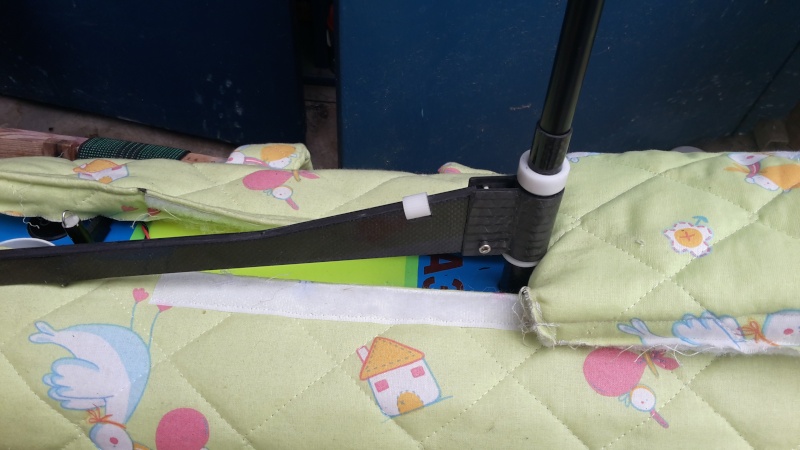

voici 3 photos d'une bôme qui va bien : j'entends par là qu'elle est simple mais plutôt très bien conçu!
un peu extrapolé de celle de Brès (2 tubes carbone pris entre 2 plaques de carbone)
mais avec son système de hale-bas intégrés super simple mais top .
le gros intérêt de cette bôme est que le vit-de-mulet ne fait que 4 cm de hauteur ,très pratique  pour
les canots avec pont plat ou toute petite "baignoire".une bôme qui va bien ! 20150814
une bôme qui va bien ! 20150813
une bôme qui va bien ! 20150812

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1166
Date d'inscription : 08/05/2015
Age : 57
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par Odhinn Sam 15 Aoû 2015 - 10:44

Bien vu le truc........que je tenterais de faire l'année prochaine....faut quand même que je teste celle que j'ai faite........idem 2 tubes carbone et Divinycel au milieu.....mais trop lourd à mon avis!

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par Gilles Sam 15 Aoû 2015 - 10:50

le bras principal est vide .
Juste 2 tiges entre du carbone

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1166
Date d'inscription : 08/05/2015
Age : 57
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par Odhinn Sam 15 Aoû 2015 - 11:07

....c'est bien ce que je m'imaginais!!!!!
L'année prochaine (ben ouais.....je repars bientôt 5 mois....) c'est dérive, safran et bôme!

Odhinn

Messages : 101
Date d'inscription : 09/05/2015

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par Gilles Sam 15 Aoû 2015 - 11:21

Je la peserais la semaine prochaine.
Bon courage pour ton déploiement.

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1166
Date d'inscription : 08/05/2015
Age : 57
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par paolo73 Jeu 20 Aoû 2015 - 10:30

y a pas que les doigts de "boudinés" une toison abondante et p'tit monticule pointu!....juste au dessus d'une grosse bosse. J'sais pas ou t'as pris le tissus d'emballage de la coque , chez Tati? j'aimmmmme pas du tout.
Ha! j'avais pas vu ce que tu as entre les doigts , c'est bien dis donc! c'est de ta réalisation? Cool .
J'sais plus qui a dit , <<un ami c'est quelqu'un qui te connais , bien...>>" Pat je crois?
paolo73
paolo73

Messages : 3861
Date d'inscription : 22/06/2015
Localisation : Modane73 Haute-Maurienne

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par paolo73 Jeu 20 Aoû 2015 - 10:33

Bonne vacances Odhinn , tu as retenu un séjour avec Trigano ? t'as les moyens dis donc! envois nous une carte postale... sunny
paolo73
paolo73

Messages : 3861
Date d'inscription : 22/06/2015
Localisation : Modane73 Haute-Maurienne

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par Gilles Jeu 20 Aoû 2015 - 10:39

C'est la bedaine du chef Bernard!
Ainsi que son canot (un corsaire de C.Boisnaut)
La housse.....comment dire.....no comments! !!! Hi hi hi hi! !
La bôme est une réalisation de M.Brun (jaugeur Nat et arbitre)

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1166
Date d'inscription : 08/05/2015
Age : 57
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par paolo73 Jeu 20 Aoû 2015 - 11:13

ho! affraid  pardon mille excuses , surtout tu lui dis pas hein?
et Mr Brun est aussi le Président de l'asso.
sur un gréement A ça tourne bien? les bagues sur les balestrons parfois c'est juste...
paolo73
paolo73

Messages : 3861
Date d'inscription : 22/06/2015
Localisation : Modane73 Haute-Maurienne

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par Gilles Jeu 20 Aoû 2015 - 11:32

C'est la bôme d'un C 1 mais il la fait pour tout les gréements.
Elle est sur roulements (à l'intérieur, entre les bagues)

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1166
Date d'inscription : 08/05/2015
Age : 57
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par paolo73 Jeu 20 Aoû 2015 - 13:58

le plaisir du bel ouvrage Wink
paolo73
paolo73

Messages : 3861
Date d'inscription : 22/06/2015
Localisation : Modane73 Haute-Maurienne

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par paolo73 Jeu 20 Aoû 2015 - 14:00

je retourne naviguer j'ai réparé , toujours du ,vent , du soleil flower
paolo73
paolo73

Messages : 3861
Date d'inscription : 22/06/2015
Localisation : Modane73 Haute-Maurienne

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par Gilles Jeu 20 Aoû 2015 - 14:24

Enfoiré. ...!!!

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1166
Date d'inscription : 08/05/2015
Age : 57
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par paolo73 Ven 21 Aoû 2015 - 9:36

enfoiré , je n'oublierai pas!... Mad

alors la nav a été réduite , au moment de partir , mon fils ainé arrive , comme ça..."pour voir les abeilles"...normalement on aurai dû déjà le faire...bref ! il va revenir aujourd'hui dans un moment pour ça (récolter) , donc la voiture chargée prêt a partir mais 3 h apres, entre temps le vent tombe , quand j'arrive au bord de la gravière , et ben! reste pas grand chose , pas venu pour rien , je mets a l'eau pas l'air d'un... avec le jeu B car je n'avais que celui là...pas venu pour rien , j'ai réparé la rotule du safran et...ça marche bien , j'ai fait qlq photos dés quelles sont chargées , te les envois et tu fais le reste hein? enfoiré...!!!
paolo73
paolo73

Messages : 3861
Date d'inscription : 22/06/2015
Localisation : Modane73 Haute-Maurienne

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par paolo73 Lun 24 Aoû 2015 - 9:45

j'ai tenté un jour ce genre de chose (uniquement la bôme balestron), deux tubes carbone de 4  du balsa pour combler le vide du milieu , fibre de verre de 160gr et résine , le tout pressé à la  Rémis... pour faire illusion carbone j'ai teinté en noir avec un feutre nickel en poids et rigidité j'ai pas pesé mais vraiment pas lourd , je vais encore me pencher sur la mise de photo sur le site , encore essayé hier pour mettre le truc ici...
je crois que Rémis utilise de la chaussette carbone , la bôme coté gv fait un arc pour assembler environ au milieu les tubes sont coupés et jonctionnés a l'interieur avec du jonc alu le plus difficile a été de faire les trous dans  le pieds de mat de 14 , il faut impérativement un guide pour percer en parallèle , ce serai bien de mettre le tuto ici ....
Laughing heuheu!...n'es-pas monsieur l'administrateur au chat couché sur le dos? ou toi Gilles.
paolo73
paolo73

Messages : 3861
Date d'inscription : 22/06/2015
Localisation : Modane73 Haute-Maurienne

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par Gilles Lun 24 Aoû 2015 - 10:06

C'est le même principe, mais pas du balsa ,plus un truc bcp rigide dont je ne sais plus le nom ....
Il y a une couche de 350gr et un 150 grand ext qui donne un super aspect !

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1166
Date d'inscription : 08/05/2015
Age : 57
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par gra.ve Mer 2 Mar 2016 - 0:10

C'est autorisé ce truc ? affraid

Je pensais que la dimension des espars était limitée à 19mm ? Faut que je retourne réviser
gra.ve
gra.ve

Messages : 309
Date d'inscription : 26/10/2015
Age : 68
Localisation : Nantes

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par Gilles Mer 2 Mar 2016 - 8:29

Non pas de limite ,à ma connaissance!
Cette bôme est faite par M.Brun ,jaugeur national. ..

_________________
un bateau sur l'eau ,c'est de la promenade;deux ,c'est une régate qui commence!!! afro
Gilles
Gilles
Admin

Messages : 1166
Date d'inscription : 08/05/2015
Age : 57
Localisation : Boulogne billancourt

Revenir en haut Aller en bas

une bôme qui va bien ! Empty Re: une bôme qui va bien !

Message par laurentbpox Sam 28 Aoû 2021 - 6:28

Lecture tardive, réponse tardive!

La jauge dit que l'épaisseur des bomes est de 19 mm, un coté de bome peut avoir 40 mm de hauteur maximum sur une longueur maximale de 100 mm.
Donc oui c'est 19 mm maxi de hauteur (utilise au max par Remi BRES sur ses gréments initialement sur le MARGO) excepté à la jonction avec le mat sur une longueur de 100 mm, où elle peut faire max 40 mm de haut.

Donc autorisé, Michel BRUN connait "un peu" Cool les finesses de jauge, et pour cause.

Le principe a été repris largement depuis sur les DF.

Laurent
